Apple MacBook Air Late2010 1400/11.6" (MC505J/A,MC506J/A) |
|
| 無線カード(AirPort/Bluetooth)交換/全1ページ4工程 | 難易度：易しい |
|
軽さと薄さを備えたMacBookAirに初めて登場した11インチモデルです。SSD専用の設計、バッテリーを完全内蔵などコンパクトかつパワフル＆長持ちを実現する為の工夫が見られ、分解していて楽しい機種と言えるでしょう。 尚、使用されている無線カードはAirPort（Wifi)とBluetoothの両方を搭載しています。どちらかのみを外すことは出来ません。 |
|
 |
||
 |
||
 |
1.ボトムケースのネジを外す |
|
コンピュータの電源を切り（スタンバイになっていない事を確認しましょう）底面を上に向けて置き、見えているネジを全て外します。 ☆形の特殊形状ネジが使用されていますので専用工具が必要です。 ネジの長さ  2.6mm 7.8mm |
|
 |
2.ボトムケースを開く |
|
ボトムケースを開きます。背面（奥側）を手で掴んで斜め前に持ち上げます。 （※下の写真一覧の上にマウスカーソルを合わせると左側の拡大写真が入れ替わります） |
|
|
|
 |
3.バッテリーケーブルをを外す |
ロジックボードからバッテリーケーブルを外します。 箇所の端子を左右から持ち上げ外します。写真2枚目のようになれば外れています。 |
|
|
|
 |
4.無線カードを外す |
|

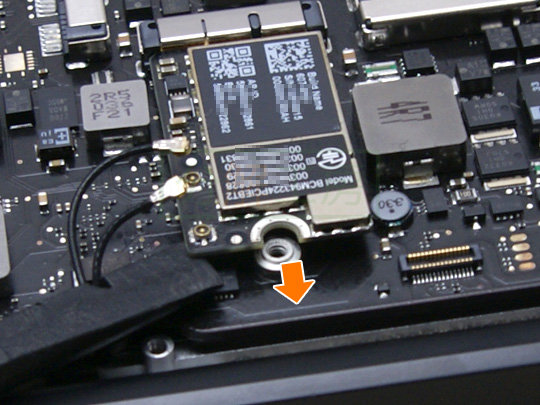

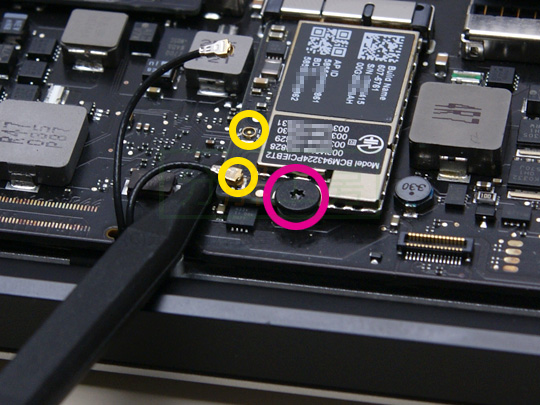

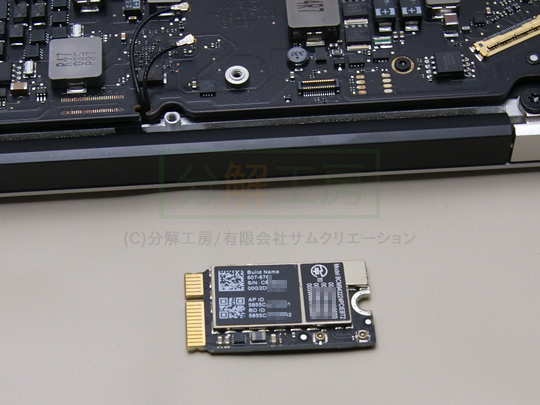

無線アンテナケーブルと無線カード(Airport/Bluetooth搭載)を抜きます。 まず、先の細い工具で  箇所のアンテナをロジックボード側から上に持ち上げるようにして取り外します。次に のネジ（T5/長さ2.9mm）を取り外し、写真2枚目 方向に引き抜きます。これで無線カードの取り外しは完了です。お疲れ様でした。 |
|
|
|
||
|
||
