Apple MacBook Air Late2010 1400/11.6" (MC505J/A,MC506J/A) |
|
| ロジックボード交換/全4ページ16工程 | 難易度：やや難しい |
|
軽さと薄さを備えたMacBookAirに初めて登場した11インチモデルです。SSD専用の設計、バッテリーを完全内蔵などコンパクトかつパワフル＆長持ちを実現する為の工夫が見られ、分解していて楽しい機種と言えるでしょう。 |
|
 |
 |
|
 |
||
 |

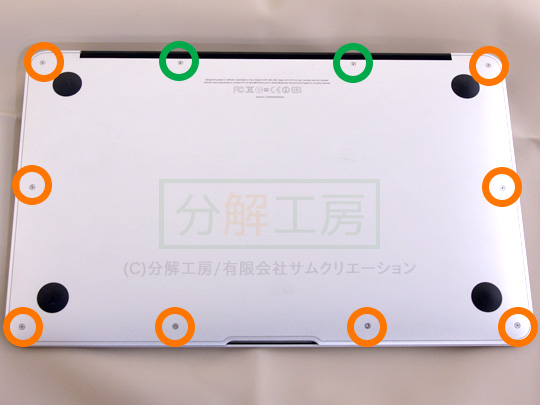

1.ボトムケースのネジを外す |
|
コンピュータの電源を切り（スタンバイになっていない事を確認しましょう）底面を上に向けて置き、見えているネジを全て外します。 ☆形の特殊形状ネジが使用されていますので専用工具が必要です。 ネジの長さ  2.6mm 7.8mm |
|
 |

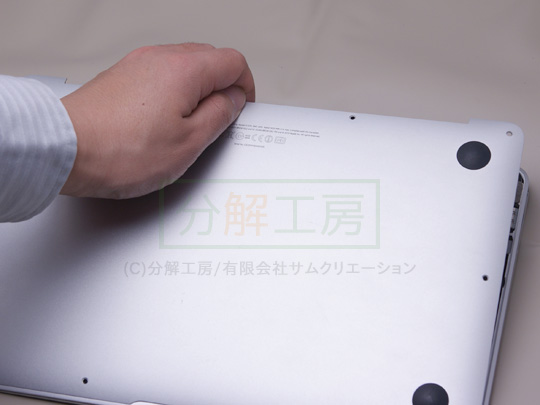

2.ボトムケースを開く |
|
ボトムケースを開きます。背面（奥側）を手で掴んで斜め前に持ち上げます。 （※下の写真一覧の上にマウスカーソルを合わせると左側の拡大写真が入れ替わります） |
|
|
|
 |

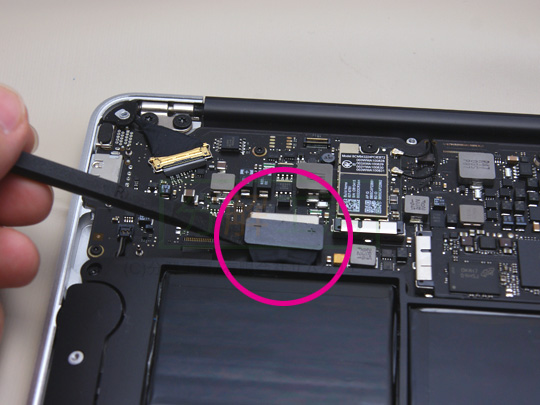

3.バッテリケーブルをを外す |

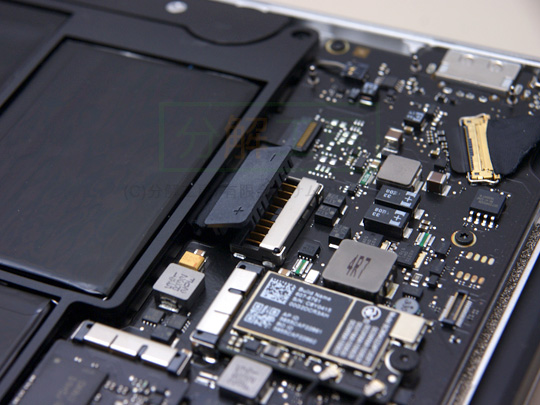

ロジックボードからバッテリケーブルを外します。 箇所の端子を左右から持ち上げ外します。写真2枚目のようになれば外れています。 |
|
|
|
 |

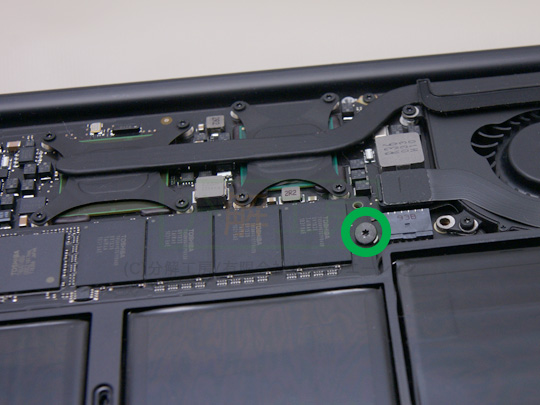

4.SSDを外す |
|

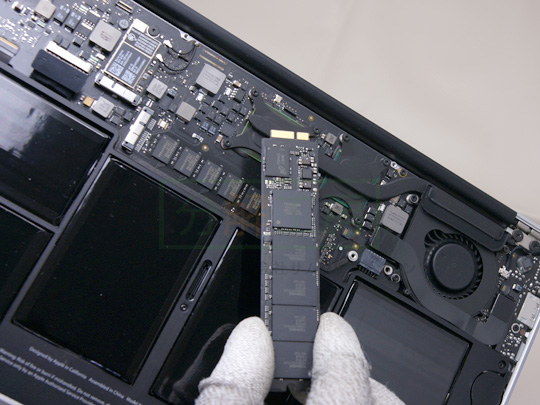

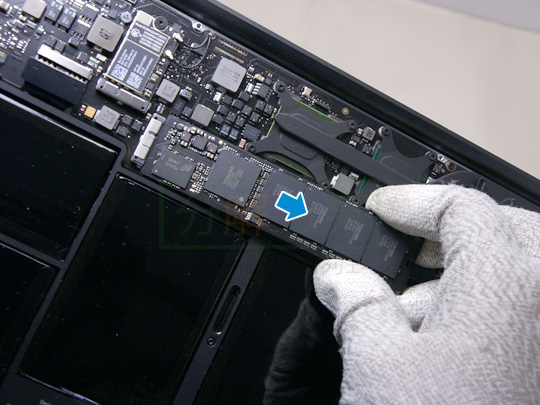

SSDを外します。箇所のネジ（T5/長さ2.9mm）を外します。 SSDを少しだけ上に起こし写真2枚目  の方向に引き抜きます。 |
|
|
|
||
|
|
|
